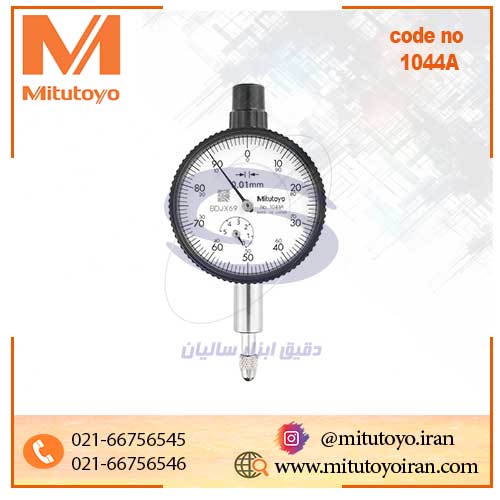

ساعت اندیکاتور میتوتویو عقربه‌ای کورس 5 میلی‌متر مدل 1044A

معرفی ساعت اندیکاتور عقربه‌ای میتوتویو مدل 1044A

ساعت اندیکاتور میتوتویو مدل عقربه‌ای 1044A یک ابزار اندازه‌گیری دقیق و جمع‌وجور است که برای اندازه‌گیری‌های مقایسه‌ای در فضاهای محدود طراحی شده است. کورس اندازه گیری این ساعت 5-0 میلی‌متر می‌باشد. این ساعت میتوتویو یک صفحه عقربه‌ای گرد دارد که به 100 قسمت مساوی تقسیم شده و اندازه هر کدام از این تقسیم‌بندی‌ها 0.01 میلی‌متر است.

مشخصات و ویژگی‌های فنی ساعت اندیکاتور میتوتویو عقربه‌ای مدل 1044A

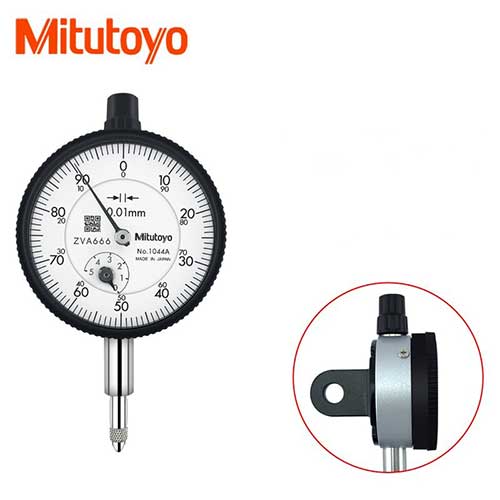

برای شروع بهتره که شما رو با نمای کلی ساعت اندیکاتور آشنا کنیم. ساعت 1044A دارای یک صفحه گرد عقربه‌ای است که 100 تقسیم‌بندی با دقت 0.01 میلی‌متر دارد. این ساعت طوری طراحی شده که کاربر بتواند اندازه‌گیری‌ها را از دو طرف ساعت‌گرد و پاد‌ساعت‌گرد بخواند. هر یک دور کامل ساعت برابر 1 میلی‌متر است و محدوده کلی قابل پشتیبانی آن 5 میلی‌متر می‌باشد.

این صفحه ساعتی به رنگ سفید بوده و ارقام در آن با رنگ مشکی حک شده است تا با استفاده از این تضاد رنگی کاربر بتواند به راحتی اندازه‌گیری‌ها را بخواند. پوشش ضد بازتاب نور نیز این دغدغه‌ی کاربران درباره خواندن راحت اعداد برطرف کرده و از خسته شدن چشم هم جلوگیری می‌کند.

حالا این ساعت اندیکاتور چطور کار می‌کند و از چه اجزائی ساخته شده است؟ این ساعت از یک میله محرک (Plunger / Spindle) که با جابجا شدنش اندازه‌ها مشخص می‌شود، یک فنر داخلی برای به بیرون هل دادن میله تا دائم با سطح قطعه کار در تماس باشد و صفحه مدرج که تغییرات اندازه را با عقربه نمایش می‌دهد، ساخته شده است. روند کار به این صورت است که اول ساعت اندیکاتور را روی یک پایه یا ابزار تصب می‌کنیم تا نوک میله یا پراب به سطح قطعه کار مماس شود. بعد با حرکت قطعه کار پراب ساعت جابجا می‌شود که عقربه‌ها میزان جابجایی رو نشان می‌دهند که سطح چقدر پستی و بلندی دارد که این یعنی لنگی، تاب یا ناهمواری سطح مشخص می‌شود.

برای مثال فرض کنید می‌خواهید بررسی کنید که آیا قطعه‌ای لنگی دارد یا خیر! ساعت اندیکاتور را روی پایه نصب می‌کنید به صورتی که پراب روی سطح قطعه کار قرار گیرد. اگر قطعه کار کاملا صاف و تراز باشد، عقربه ساعت تکان نمی‌خورد یعنی لنگی وجود ندارد. نکته مهم این است که ساعت اندیکاتور چیزی را اندازه‌گیری نمی‌کند بلکه تغییرات را نسبت به یک نقطه مرجع نشان می‌دهد به همین خاطر به آن ابزار اندازه‌گیری مقایسه‌ای هم گفته می‌شود.

یکی از دغدغه‌های من برای خرید ساعت این بود که پراب در اثر تماس و اصطکاک با قطعه کار ساییده نشود و بالا بودن عمر و دوام ابزار برایم بسیار مهم بود. اما این مدل این دغدغه را به خوبی برطرف کرده است. پراب 1044A از کریستال مقاوم یا سنگ‌هایی با خاصیت کریستالی ساخته شده تا در برابر خراش و اصطکاک مقاومت داشته باشد. به علاوه این ساعت دارای طراحی بدون سوراخ بر روی قاب است تا از ورود گردوغبار به داخل ساعت جلوگیری کند و دوام و طول عمر ابزار را افزایش دهد.

یکی دیگر از موارد مهم دقت اندازه‌گیری ساعت است تا اندازه‌های قابل اطمینان را ایجاد کند. حداکثر خطا‌ی مجاز اندازه‌گیری در 1 دهم دور 5 میکرون، حداکثر خطا‌ی مجاز اندازه‌گیری در 1 دوم دور 9 میکرون، حداکثر خطا‌ی مجاز اندازه‌گیری در 1 دور کامل 10 میکرون، حداکثر خطا‌ی مجاز اندازه‌گیری در کل دامنه اندازه‌گیری 12 میکرون و خطا‌ی مجاز هیسترزیس و تکرار‌پذیری 3 میکرون است.

ابعاد و اندازه‌های دقیق ساعت اندیکاتور میتوتویو مدل 1044A

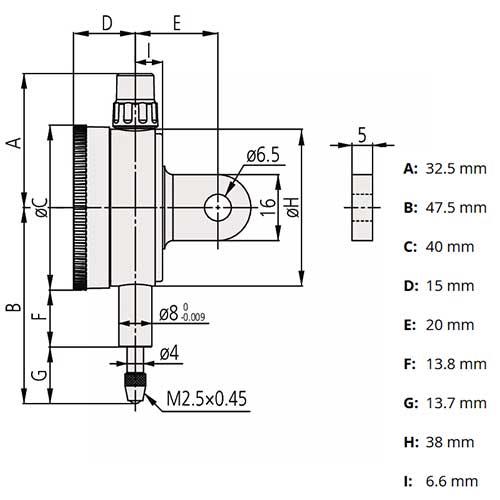

در تصویر زیر ابعاد دقیق ساعت 1044A را مشاهده می‌فرمایید:
