عمق سنج
این ابزار در دو مدل کولیس عمق سنج و میکرومتر عمق سنج تولید می‌شود. در کل عمق سنج ها همان طوری که از نام آنها مشخص است ابزاری برای اندازه گیری عمق می باشد. کولیس عمق سنج که نوع پر مصرف تر این ابزار می باشد، شامل کولیسی است که در انتهای خود بدنه دنباله تی شکل دارد که بر روی دهانه قرار میگیرد و با حرکت دادن بدنه اصلی، فک انتهایی آن با مماس شده بر روی انتهای سوراخ، ثابت میگردد. حال با خواند اندازه نشان داده شده بر روی بدنه ورنیه عمق سنج و یا صفحه نمایش در مدل دیجیتال، عمق قطعه با دقت بسیار بالا نمایش داده می‌شود.
مدل میکرومتر عمق سنج عمکرد مشابه دارد با این تفاوت که قسمت دنباله آن به صورت میله ای می باشد که برای اندازه گیری عمق در مقاطعی که بدنه کولیس به دلیل پهنای بشتر داخل سوراخ نمیرود، استفاده می‌شود. همچنین مدل میکرومتر عمق سنج قابلیت تعویض بار ( میله) را دارد که میتوان سایز آن را بسته به عمق مورد نظر تغییر داد.
انواع عمق سنج
عمق سنج ها در و مدل دیجیتال و ساده ورنیه ای که به نام معمولی نیسز شناخته می‌شود تولید می‌شوند. مدل های دیجیتال قابلیت اندازه گیری با دقت 0.01 در مدل کولیس عمق سنج و 0.001 (میکرون) در مدل میکرومتر عمق سنج دارند. مدل های ورنیه ساده دارای دقت 0.02 در مدل کولیس عمق سنج و 0.01 دز مدل میکرومتر عمق سنج دارند.
قیمت عمق سنج ها
اولین عامل تاثیر گذار بر قیمت عمق سنج ها، سایز قابل اندازه گیری توسط این ابزار می باشد. پس از انتخاب سایز ، دقت اندازه گیری بر قیمت تاثیر دارد. برند تولید کننده این محصول نیز در تصمیم گیری هنگام خرید بسیار موثر است . تولید کنندگان به نام و درجه یک عموما به دلیل استفاده از متریال بهتر و دقت در تولید این ابزار مانند میتوتویو ژاپن و اینسایز چین، قیمت بالاتری دارند.
خرید عمق سنج
هنگام خرید عمق سنج پس از طی مراحل بالا، همیشه خرید ابزار اورجینال در اولویت می باشد. شما در میتوتویو ایران این محصول حساس و دقیق را با برند شماره یک دنیا یعنی میتوتوبو ژاپن با ضمانت اصالت کالا و ابزار از ما تهیه می نمایید. دقت نمایید که قیمت برند میتوتویو ژاپن از برند های مشابه نظیز اینسایز و آسیمتو که ساخت چین هستند بسیار بالاتر است. اما عمر محصول و دقت اندازه گیری و کیفیت محصول به تناسب بسیار بالاتر است. همواره در دست داشتن برند میتوتویو ژاپن به شما این اطمینان را می‌دهد که کالای شما همیشه کالیبره بوده و عدد درست و دقیق عمق را نشان می‌دهد.
نکات استفاده عمق سنج
همیشه بدنه و فک و هد دستگاه را با دستمال تمیز قبل از اندازه گیری پا نمایید. این ابزار نسبت به ضربه بسیار حساس می باشد. لطفا پس از استفاده، حتما ابزار را داخل جعبه یا کاور خود قرار دهید. اپراتور را نسبت به حساسیت کالا به ضربه مطلع نمایید و از مواد خورنده و سایش گر دور نمایید.
عمق سنج دیجیتال یا ساده
زمان خزید عمق سنج، باید توجه کنید که دقت مورد نظر شما برای این اندازه گیری ، چقدر می باشد. مدل های دیجیتال از دقت بالاتری نسبت به مدل آنالوگ برحوردارند. اما باید توجه داشت که مدل دیجیتال علاوه بر حساسیت بالاتر در برابر ضربه، از قیمت بالاتری نیز برخوردار است. پس با توجه به بودجه و نوع فعالیت خود ، از مدل مناسب خود انتخاب نمایید.
قیمت: تومان ۹.۹۹۰.۰۰۰

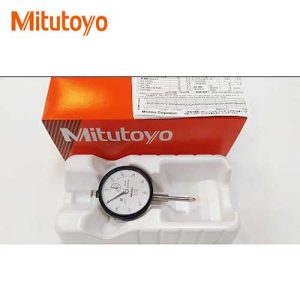

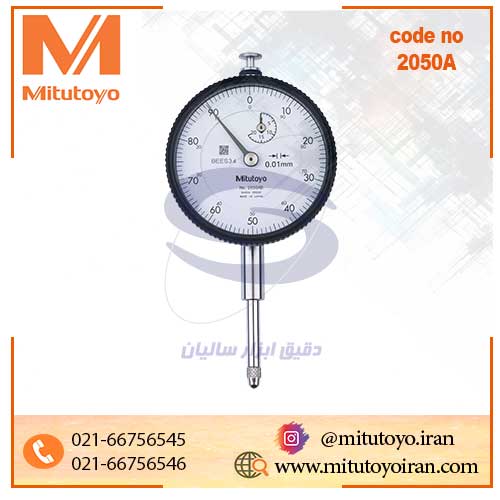

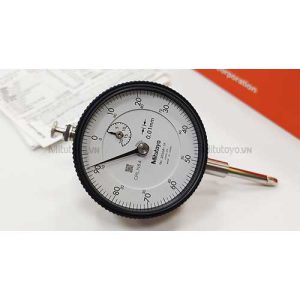

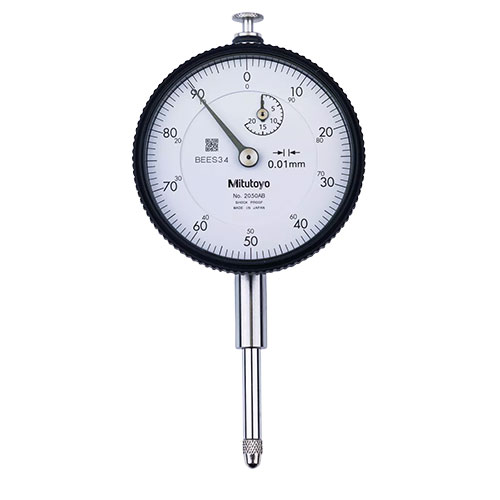

ساعت اندیکاتور عقربهای میتوتویو کورس 20 میلیمتر مدل 2050A

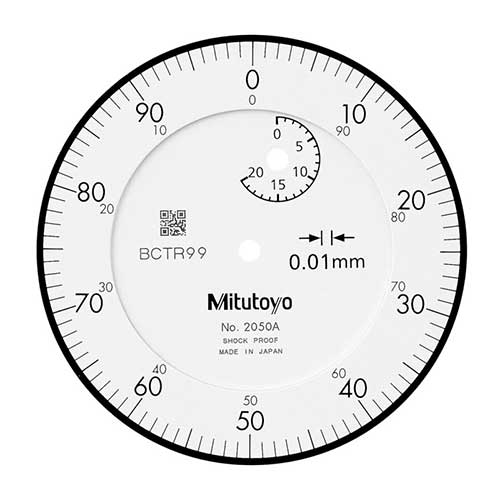

ساعت اندیکاتور عقربهای میتوتویو مدل 2050A یک ابزار مقایسه‌ای دقیق است که جهت بررسی میزان لنگی و صافی قطعات مورد استفاده می‌شود. کورس اندازه‌گیری این ابزار 20 میلیمتر است و دارای یک صفحه ساعتی گرد با زمینه سفید رنگ است که اعداد در آن با رنگ مشکی نوشته شده است. ساعت این مدل دارای 100 تقسیم‌بندی مساوی است که دقت یا Graduation آن برابر 0.01 میلیمتر است. هر یک دور کامل عقربه‌های ساعت برابر 1 میلیمتر است و ابزار باید 20 دور کامل عقربه‌های آن بچرخد تا 20 میلیمتر شود.
ساعت اندیکاتور برای بررسی میزان ناهمواری روی قطعه کار استفاده می‌شود و به خودی خود چیزی را اندازه‌گیری نمی‌کند، بلکه برای محاسبه میزان لنگی یا ناهمواری قطعه طراحی شده است. پس به همین خاطر به آن ابزار مقایسه‌ای هم گفته می‌شود. روش کار این ساعت همین به این صورت است که پراب ساعت را روی سطحی که می‌خواهند لنگی آن را بررسی کنند قرار می‌دهند و قطعه کار را حرکت می‌دهند. در صورتی که ناهمواری وجود داشته باشد، پراب جابجا شده و عقربه‌ی روی ساعت، با حرکتش میزان ناهمواری را نشان می‌دهد. پس اگر کسی پرسید روش کار ساعت اندیکاتور به چه صورت است، جوابش اینجاست!
در متن قبل اشاره کردیم که کار با ابزار زمانی شروع می‌شود که پراب بر روی قطعه کار قرار گرفته باشد. پس حتما این سوال برایتان پیش آمده که در اثر جرکت پراب بر روی قطعه کار، ممکن است اصطکاک ایجاد شده و در نهایت موجب سایش و خرابی نوک پراب شود. اما نگران نباشید! پراب این مدل از جنس کاربید است که مقاومت بسیار بالایی در برابر خوردگی، سایش و ضربه داشته و دوام و طول عمر ساعت را بالا می‌برد.

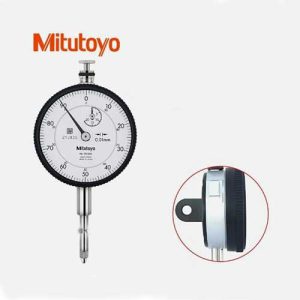

همچنین بر روی ساعت هیچگونه سوراخ یا پیچی وجود ندارد. مزیت این مورد چیست؟ اینکه ابزار مقاوم شده و از ورود گرد‌و‌غبار به داخل ساعت ممانعت می‌شود. حالا اگر نوک پراب بیش از حد فشار وارد شود و به اندازه 20 میلیمتر داخل شود، این ساعت دارای ضربه‌گیر بوده و اجازه نمی‌دهد که به اجزای داخلی ساعت آسیبی وارد شود.
یکی از مواردی که کاربران در حین خرید ساعت اندیکاتور باید به آن توجه کنند میزان خطا‌ی اندازه‌گیری اندیکاتور در حالات مختلف است. در این مدل خطا برای یک دهم دور چرخش عقربه برابر 6 میکرون، خطا برای نیم دور چرخش عقربه‌ها برابر 10 میکرون و برای یک دور کامل چرخش عقربه‌ها برابر 11 میکرون است. خطا‌ی مجاز اندازه گیری در کل محدوده ابزار یعنی 20 میلیمتر نیز برابر 20 میکرون است.
خطا‌ی هیستزیس این ساعت میتوتویو برابر 4 میکرون است. شاید سوال کنید خطا‌ی هیسترزیس چیست؟ فرض کنید می‌خواهید قطعه کاری را اندازه‌گیری کنید و پراب ساعت را به اندازه 0.2 میلیمتر جابجا می‌کنید، اما زمانی که پراب به حالت اول خود برمی‌گردد دقیقا صفر نشده و کمی کمتر یا بیشتر از صفر را نشان می‌دهد. در این حالت یعنی خطا‌ی هیسترزیس رخ داده است.
خطا‌ی تکرار‌پذیری این اندیکاتور برابر 3 میکرون است. حالا خطا‌ی تکرار‌پذیری چیه؟ این خطا به زمانی برمی‌گردد که می میخواهیم اندازه‌گیری‌های متوالی و تکرار‌پذیر داشته باشیم. در این حالت ممکن است این مقادیر به اندازه 3 میکرون با یکدیگر اختلاف داشته باشند.

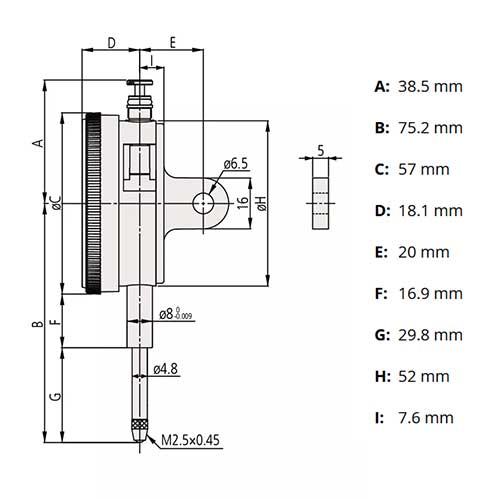

در تصویر زیر ابعاد دقیق ساعت اندیکاتور عقربهای میتوتویو مدل 2050A جهت آشنایی بیشتر آورده شده است:
2050A
ژاپن
3 ماهه میتوتویو ایران (خرید آنلاین)
20 میلیمتر
0.01 میلیمتر
میلیمتر
لنگی – صافی
