گیج سیلندر میتوتویو 150-50 میلی‌متر دقت 0.001 میلی‌متر مدل 723-511

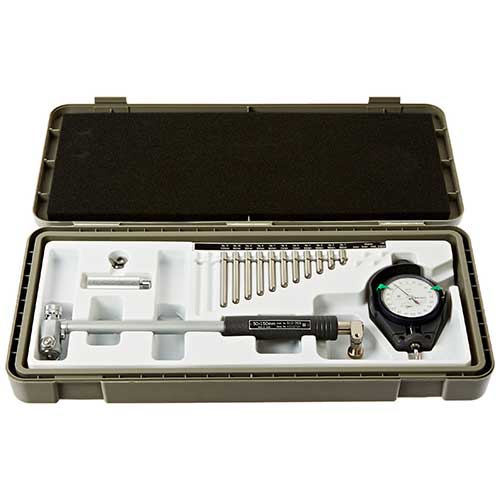

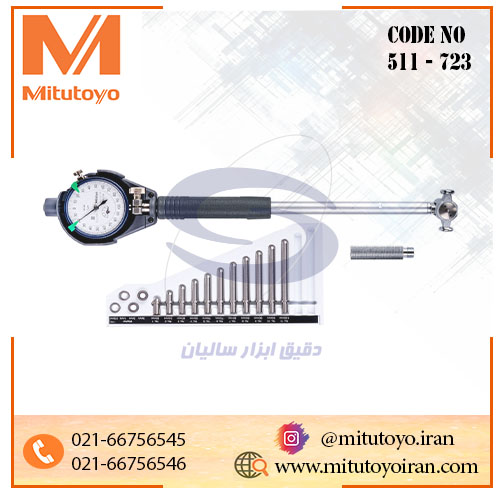

معرفی گیج سیلندر میتوتویو مدل 723-511

گیج سیلندر میتوتویو 723-511 یک ابزار اندازه‌گیری دقیق و حرفه‌ای است که برای اندازه‌گیری ابعاد و قطر داخلی مورد استفاده قرار می‌گیرد و یک گیج داخل‌سنج می‌باشد این گیج از طریق اتصال دو نقطه اندازه‌گیری نموده و به آن ابزار اندازه‌گیری دو نقطه‌ای هم می‌گویند. دامنه اندازه‌گیری آن 150-50 میلی‌متر است و اندازه‌ها را در یک ساعت عقربه‌ای نمایش می‌دهد.

این ساعت عقربه‌ای دارای 100 تقسیم‌بندی مساوی به اندازه 0.001 میلی‌متر است و اندازه‌ها را با دقت هزارم به نمایش می‌گذارد. صفحه ساعت به رنگی سفید بوده و اعداد مشکی می‌باشد تا این تضاد رنگی باعث خوانایی راحت‌تر گیج شود.

مشخصات و ویژگی‌های فنی بورگیج میتوتویو مدل 723-511

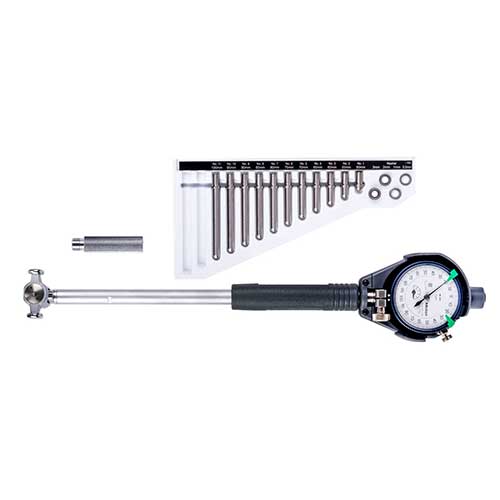

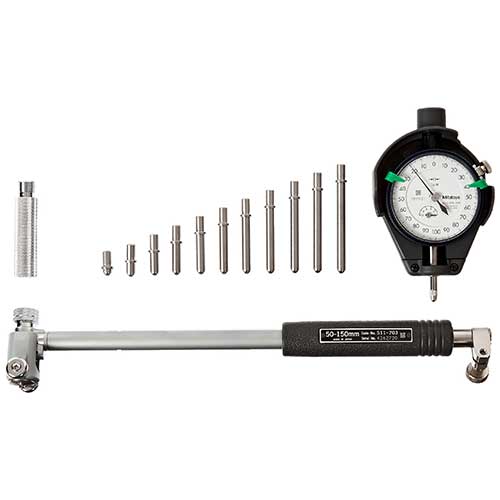

برای انجام اندازه‌گیری با گیج داخل سیلندر ابتدا باید با توجه به قطر مورد نظر، فک مناسب را داخل ابزار بگذاریم. این ابزار دارای 11 فک قابل تعویض و تنظیم جهت اندازه‌گیری دامنه‌های مختلف می‌باشد. بعد از اینکه فک را قرار دادیم باید عمقی که قرار است ابزار به داخل قطعه کار برود را اندازه‌گیری کنیم. چون اگر عمق مورد نظر از طول میله‌ی گیج بلند‌تر باشد امکان اندازه‌گیری وجود ندارد. طول این میله برابر 150 میلی‌متر است یعنی می‌توانیم تا عمق 15 سانتی‌متری را اندازه‌گیری کنیم.

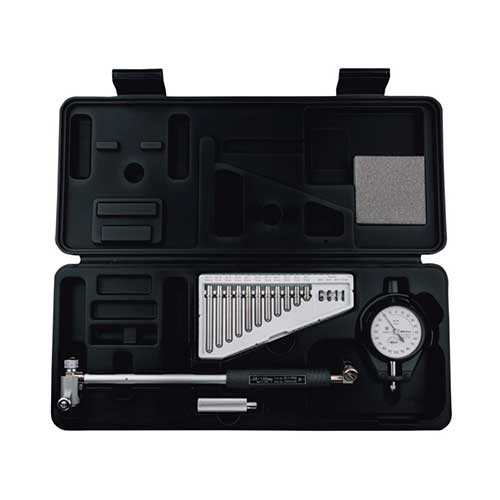

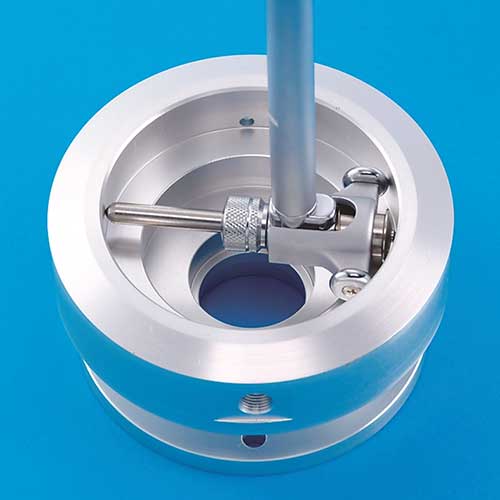

بعد از اینکه این موارد رو بررسی کردیم، گیج را به داخل قطعه کار برده و وقتی به نقطه مورد نظر رسیدیم، مقداری آن را حرکت می‌دهیم تا به نقطه‌ای برسد که بیشترین قطر را دارد. اندازه‌گیری دو نقطه‌ای اینجا به ما کمک می‌کند. می‌پرسید چرا؟ چون از این طریق می‌تونیم مخروطی یا بیضی بودن و لنگی ثطر داخلی را بفهمیم. میزانی که فک داخل قطعه کار حرکت می‌کند به اندازه 1.6 میلی‌متر است و اگر به انتهای کورس برسد باید فک را جابجا کرد چون قادر به اندازه‌گیری نیست.

حالا عقربه‌های ساعت شروع به حرکت می‌کند و وقتی که روی ساعت ثابت شد، عدد مورد نظر را یادداشت می‌کنیم. دقت یا Accuracy این ساعت داخل سیلندر برابر 2 میکرون است. دقت به ما کمک می‌کند تا بفهمیم مقدار اندازه‌گیری چقدر از مقدار واقعی فاصله دارد و چقدر درست است. با استفاده از تکرار‌پذیری هم می‌توانیم متوجه شویم که درصورت اندازه‌گیری متوالی و تکراری، اندازه‌ها حداکثر تا چه اندازه ممکن است با هم اختلاف داشته باشند که در 723-511 برابر 0.5 میکرون است.

فک‌های گیج به طور کلی به دلیل اینکه دائم با سطح قطعه کار در تماس است، اصطکاک داشته و اگر  جنس آن مناسب نباشد باعث ساییدگی و کم شدن عمر ابزار می‌شود. جنس این فک‌ها از کاربید با مقاومت بالا است که در برابر ساییدگی دوام ابزار را بالا برده و طول عمر آن را افزایش می دهد. کاربید جز متریال‌های مقاوم در حد الماس است که در بازار هم به مته کارباید مته الماس می‌گویند.

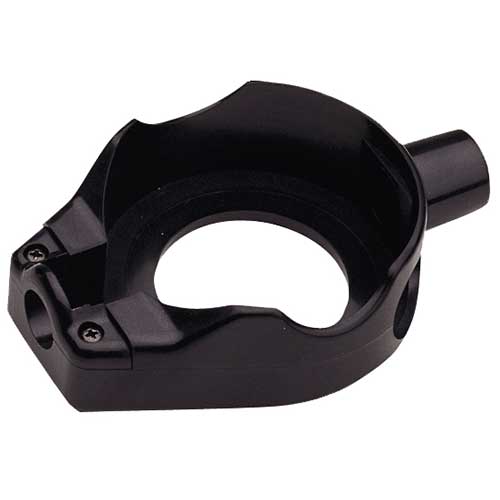

بدنه ابزار را تو خالی می‌سازد. شاید بپرسید چرا؟ تا از انتقال گرما دستمان به ابزار تا 50 درصد جلوگیری شود و مانع از انبساط آن شود. درنتیجه دقت اندازه‌گیری در اندازه‌گیری‌های طولانی مدت حفظ شده و قابل اعتماد باقی می‌ماند.

ابعاد و اندازه‌های دقیق ساعت اندازه‌گیری میتوتویو مدل 723-511

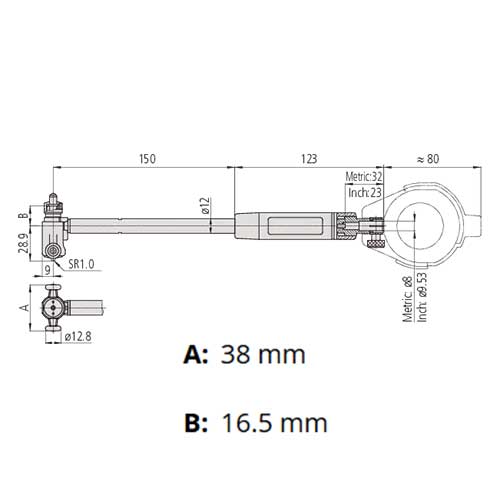

در تصویر زیر ابعاد دقیق بور گیج میتوتویو را مشاهده می‌فرمایید که جهت آشنایی بیشتر آورده شده است:
